Ремонт электромассажера для ног D&K.
В 3D электромассажере для ног сломалась массажная лопатка. Как самому починить.
Массажёр приобретен с рук на Avito. В процессе массажа раздаются щелчки в такт сжатию правой голени, сжатие на правой голени очень слабое.
- крестовая отвёртка
- съёмник стопорных колец
- "болгарка"
- ножовка по металлу
- напильник
- зубило
Инструменты:
- стальная пластина 135х170 мм, толщиной 3 мм
- шурупы
- эпоксидный клей
Материалы:
-

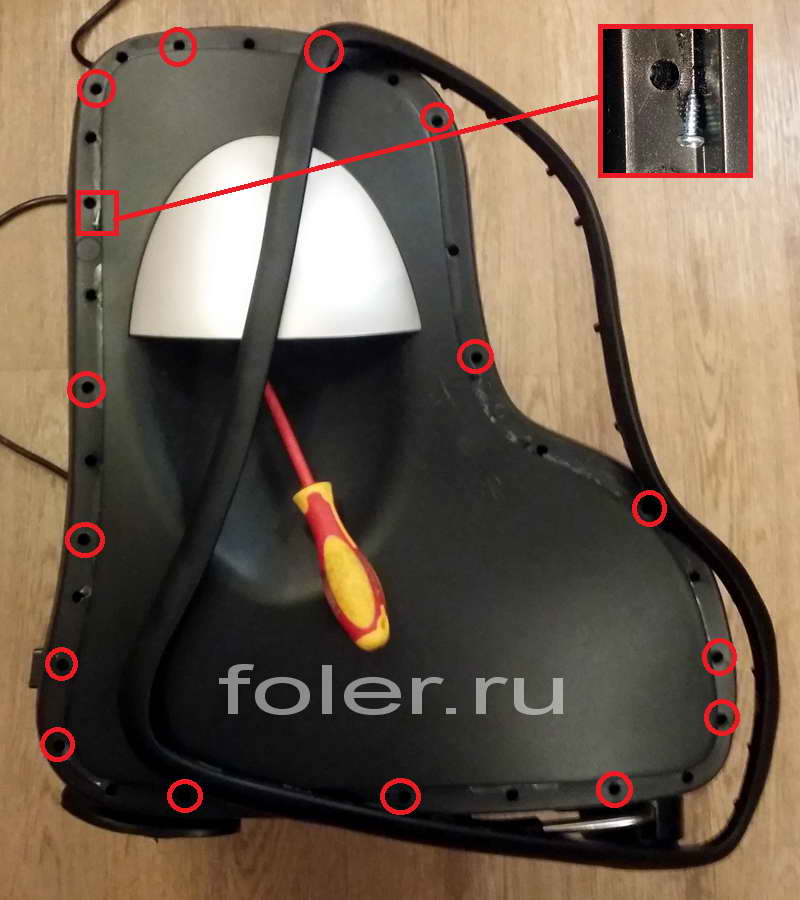

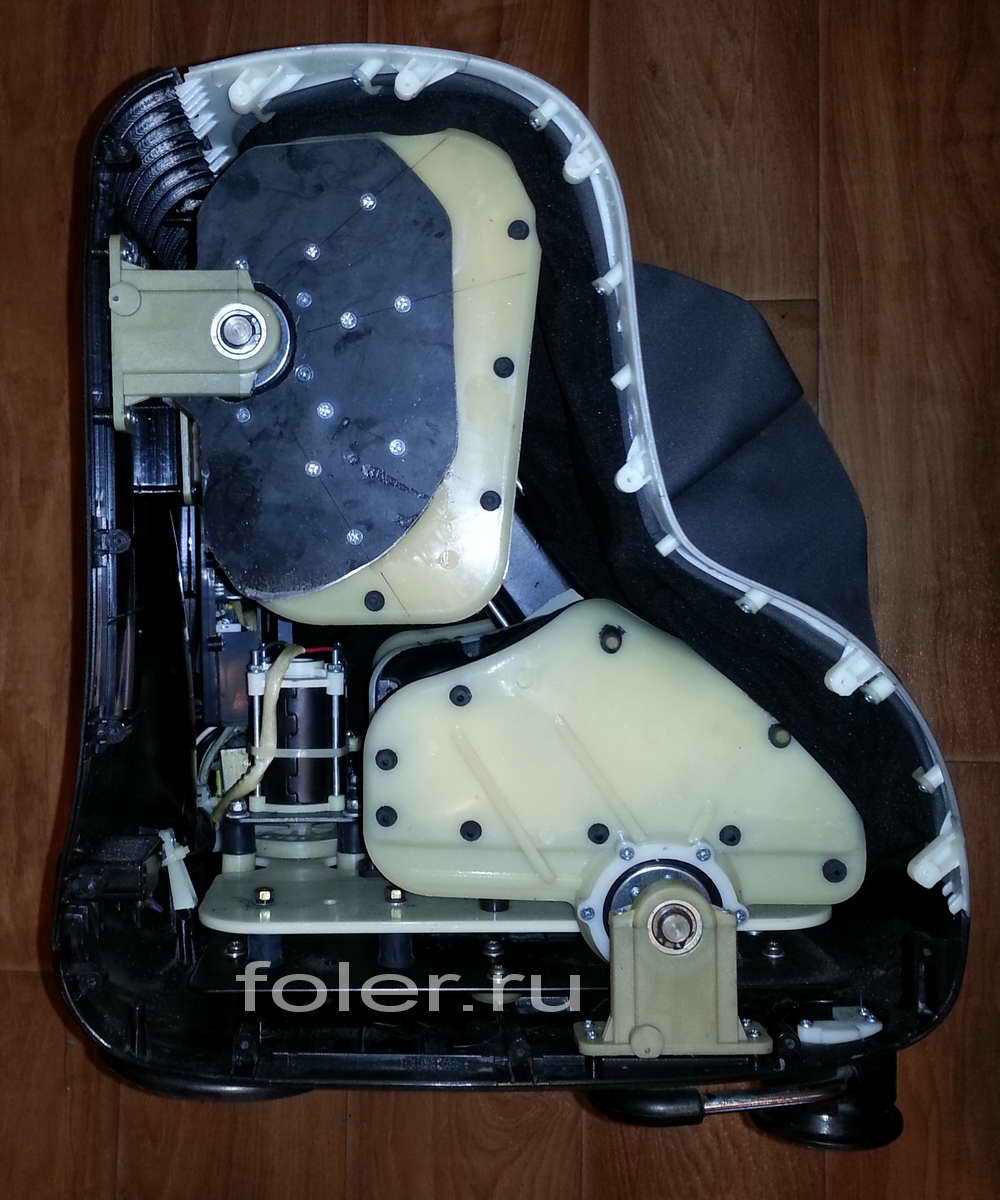

Снимаем правую боковую панель массажера, нужно открутить 16 шурупов.
Видим треснутую массажную лопатку. Она установлена на кривом валу и при вращении вала качается, но из-за трещины вместо сжатия ноги изгибается сама. К сожалению фото не сохранилось. -
Демонтируем лопатку.

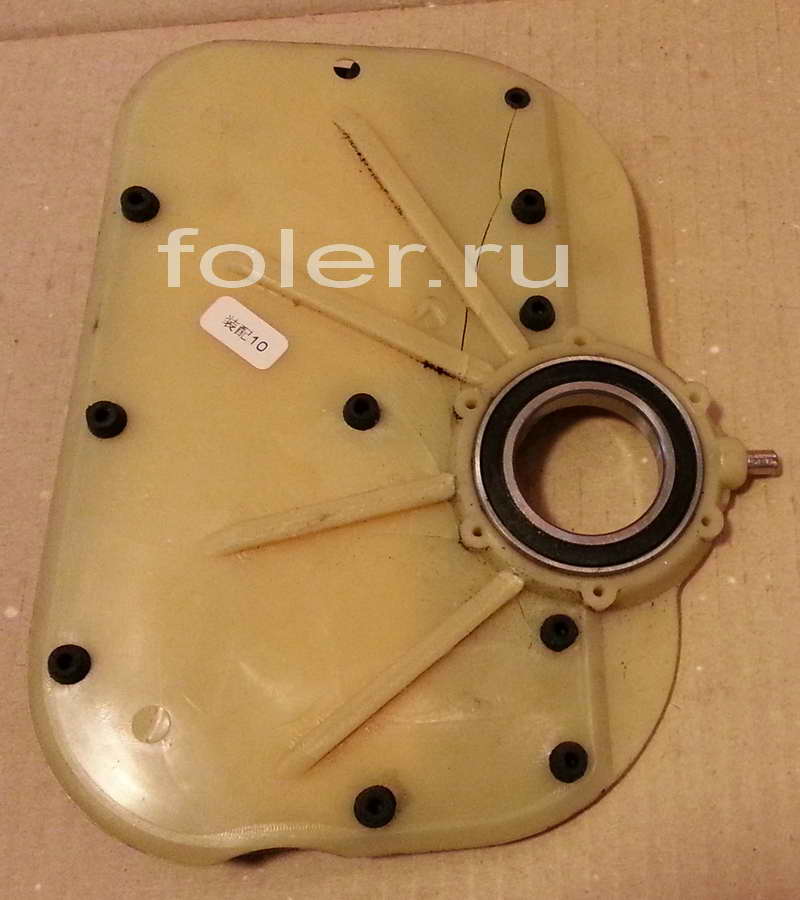

Снимаем стопорное кольцо съёмником, откручиваем подшипниковую опору и снимаем с вала вместе с подшипником. Далее снимем второе стопорное кольцо и лопатку с вала (фото с уже снятой лопаткой и подшипниковой опорой)..
-
Разбираем лопатку.

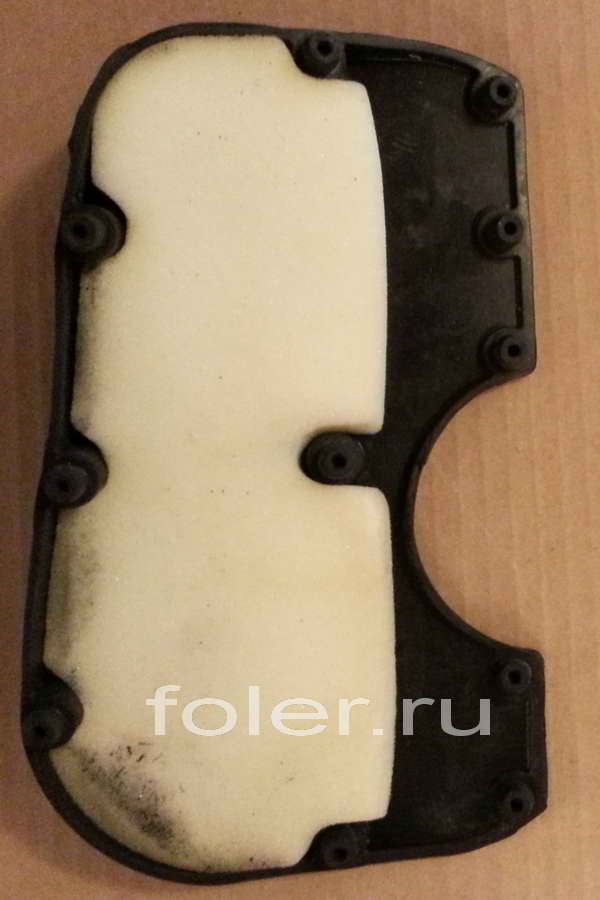

Для снятия резиновой накладки выжимаем из отверстий фиксирующие "грибки".
Найти запчать в интернете не удалось. Есть похожие в электромассажных креслах, но гарантии что подойдет никто не даст. Поэтому решил отремонтировать сам. -

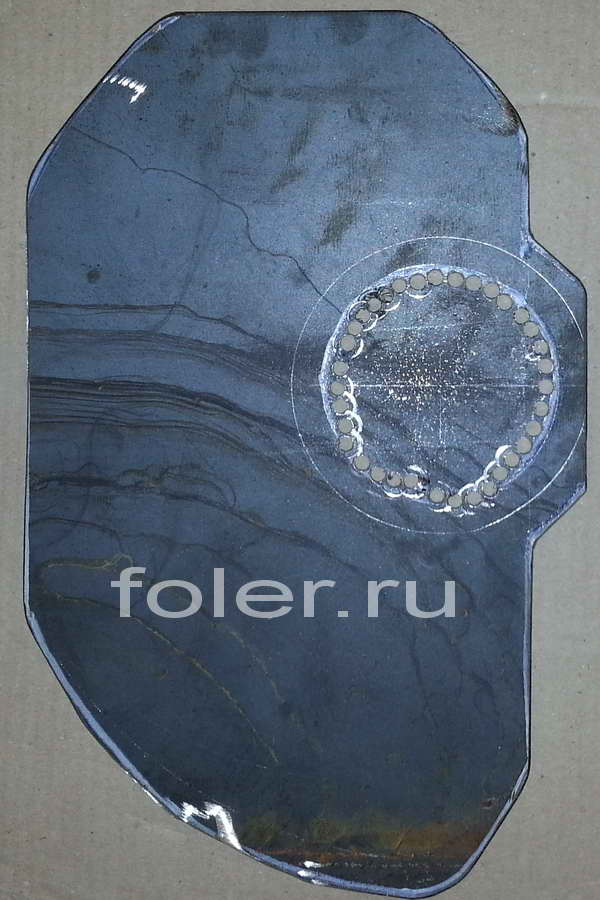

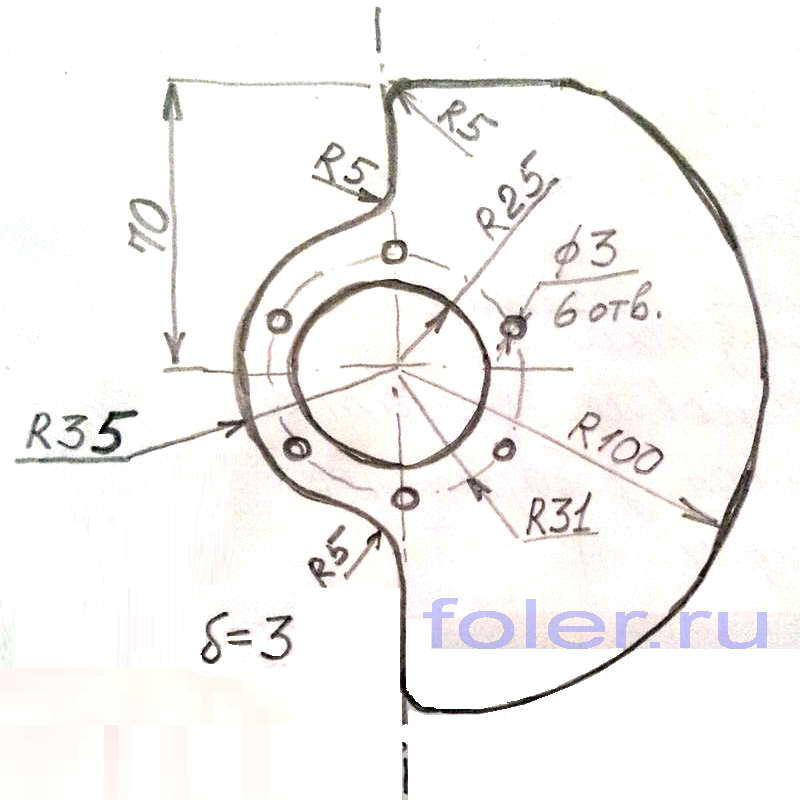

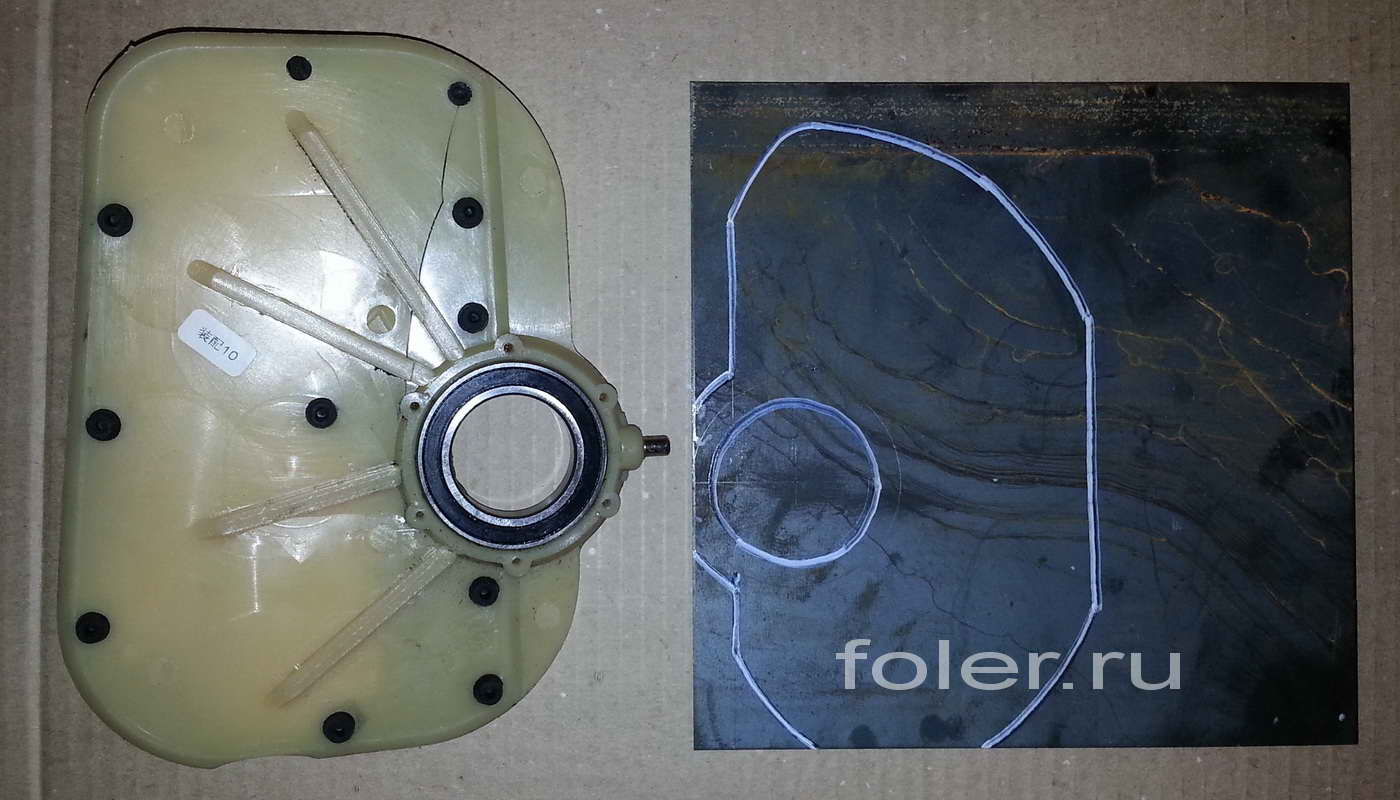

Изготавливаем стальную накладку из листа толщиной 3 мм. Размечаем и вырезаем ("болгарка", дрель, зубило, напильник).

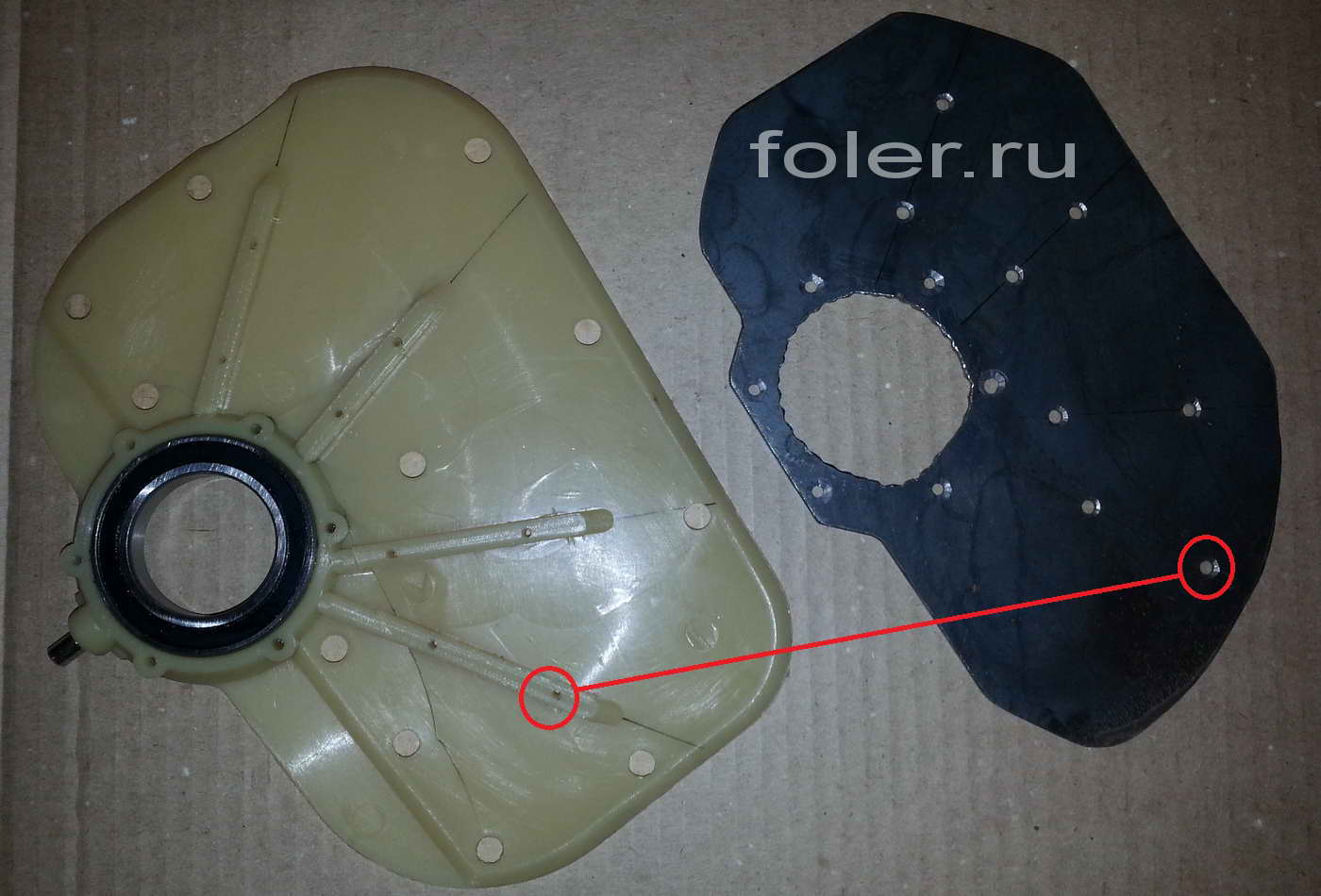

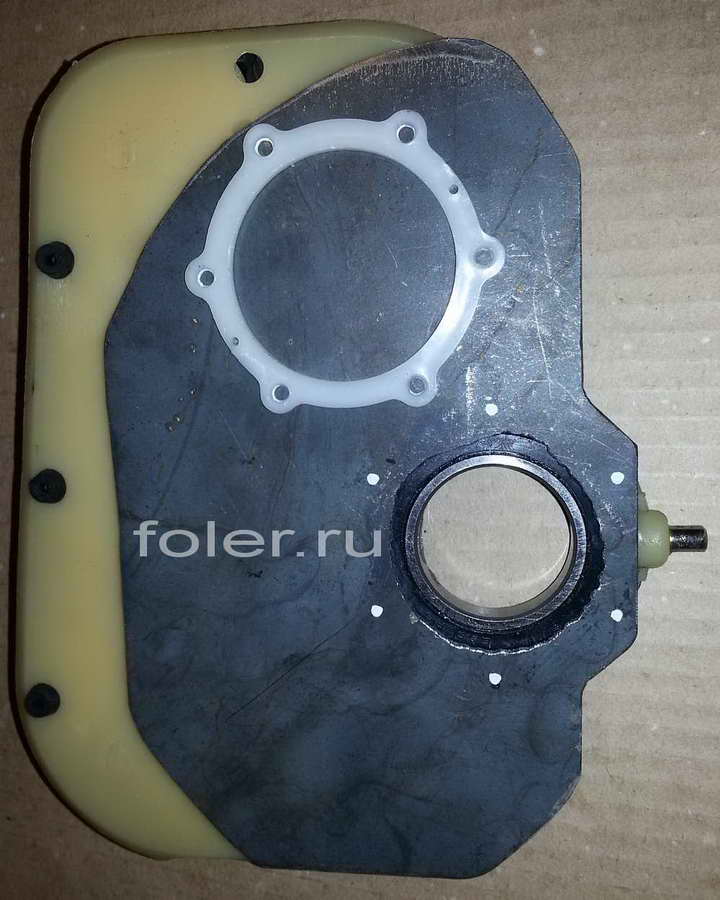

Для создание жесткости скрепил лопатку и накладку шурупами в ребра лопатки. Заранее под шурупы сделал отверстия в ребрах лопатки.
-

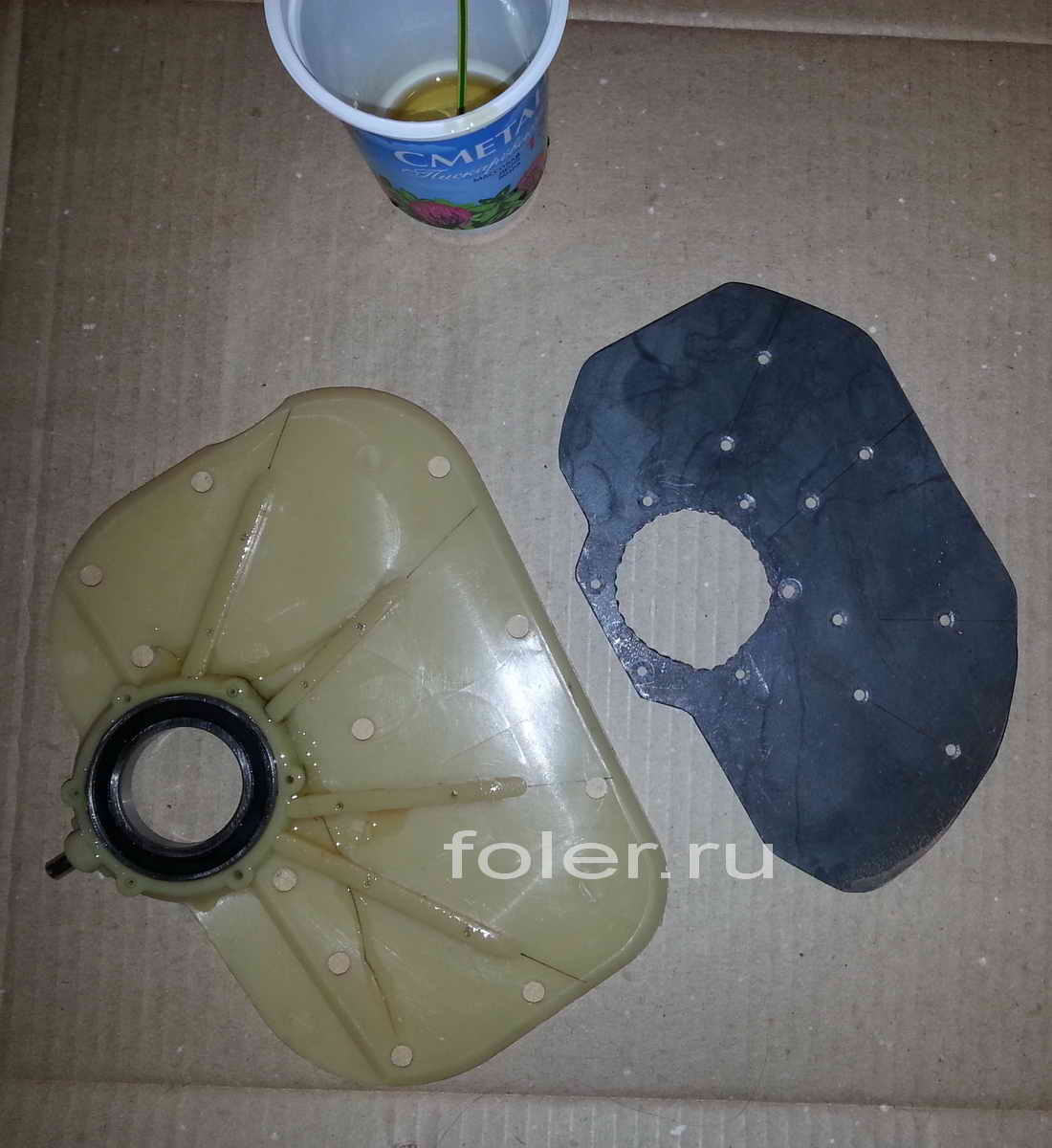

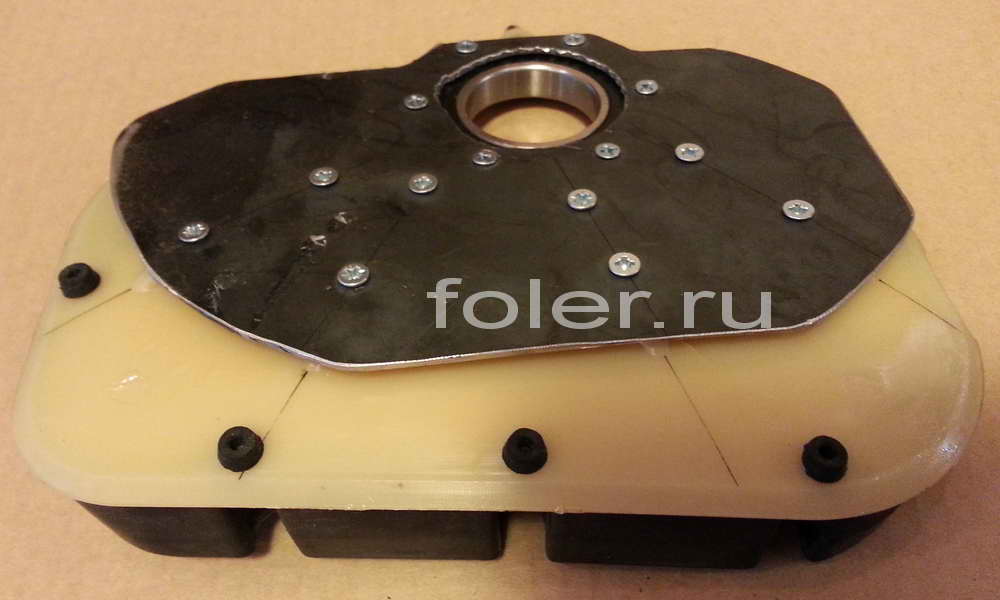

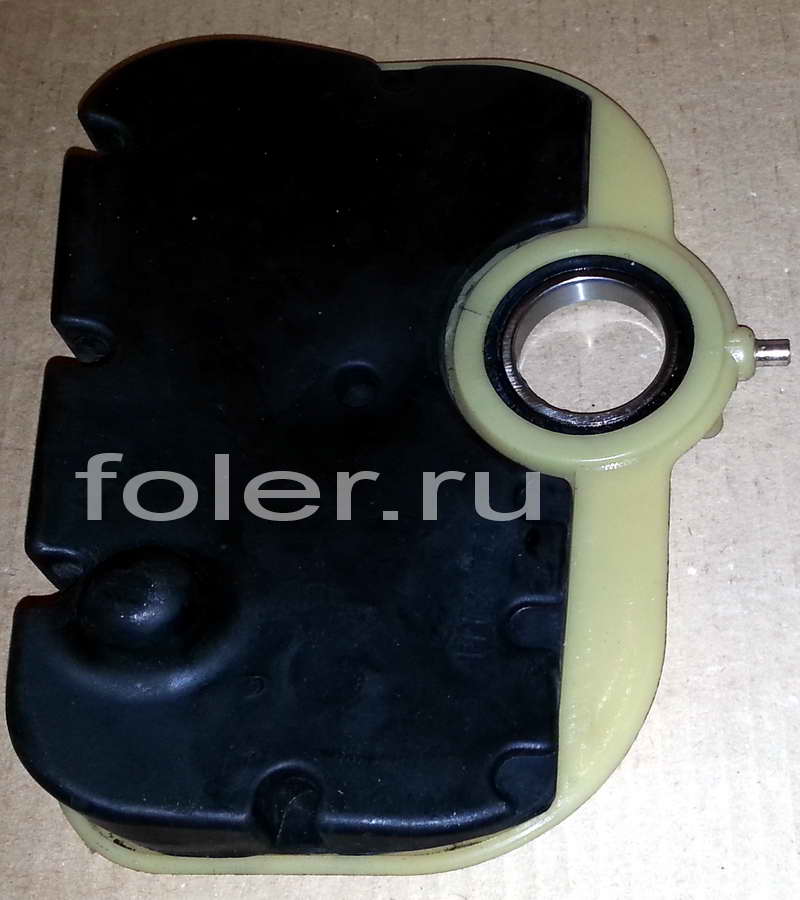

Собираем лопатку со стальной накладкой на эпоксидный клей и пока он не застыл устанавливаем резиновую накладку.
-
Собираем массажёр.
