Электрощиток в квартире.

Современный квартирный электрощиток с защитой от подачи в квартиру повышенного напряжения, устройством защитного открючения и возможностью уходя выключить всё кроме холодильника. Схема, комплектация, установка.

    Цели установки электрощитка:
  1. Защита человека от поражения электрическим током при случайном прикосновении к токоведущим частям (установка УЗО).
  2. Защита от пожара, вызванного утечкой тока через поврежденную изоляцию проводов (установка УЗО).
  3. Защита от короткого замыкания (правильное применение автоматов, номинал автомата не должен в десятки раз быть больше среднего потребления по защищаемой ветке).
  4. Защита электрооборудования от скачков напряжения и случайной подачи 380В вместо 220В. Иногда электрик путает фазу с нулём и кидает две фазы на питание, как результат у всех квартир кто на этих проводах выгорает электроника - обычно одна треть квартир с подъезда (установка устройства защиты от скачков напряжения).
  5. Удобство отключения питания при отъезде в отпуск или еще куда, чтобы не мучаться выключил ли я утюг. Одним автоматом отключаем все розетки, свет, вообщем всё одной линии (холодильника, телефона и охраны). При этом питание ограничено 6А и риск неприятностей минимален.
  6. Удобство контроля уровня питающего напряжения (установка цифрового вольтметра).
Поэтому в щиток установил несколько дорогостоящих устройств защиты и для сохранности оборудования перенёс щиток с площадки в квартиру (на площадке остался только электросчётчик и рубильник). Дом с электроплитами и на квартиру выделено 40А, поэтому разводку делал из расчёта 63А. Большую часть устройств взял фирмы АВВ промышленную серию (у неё по два входа в каждой клемме и удобно устанавливать шины).

Инструменты:

перфоратор
"болгарка" с кругом по бетону
ручное долото по бетону
молоток
отвёртка
нож

Материалы:

Устройство защиты от скачков напряжения (УЗМ-51М) - защитит от 380В вместо 220В, от импульсных наводок при грозе и т.д.
Устройство защитного отключения ABB F202 AC-63/0,03 - защищает человека от поражения электрическим током при случайном
прикосновении к токоведущим частям и от возникновения пожара, вызванного утечкой тока через поврежденную изоляцию проводов
Автоматические выключатели на 6,10,16,20,40,63А (подбираем учитывая электропотребителей на каждой линии, рассчитываем)
Цифровой вольтметр Omix D2-V-1-0.5

    Порядок выполнения работ:

  1. Электрическая схема.

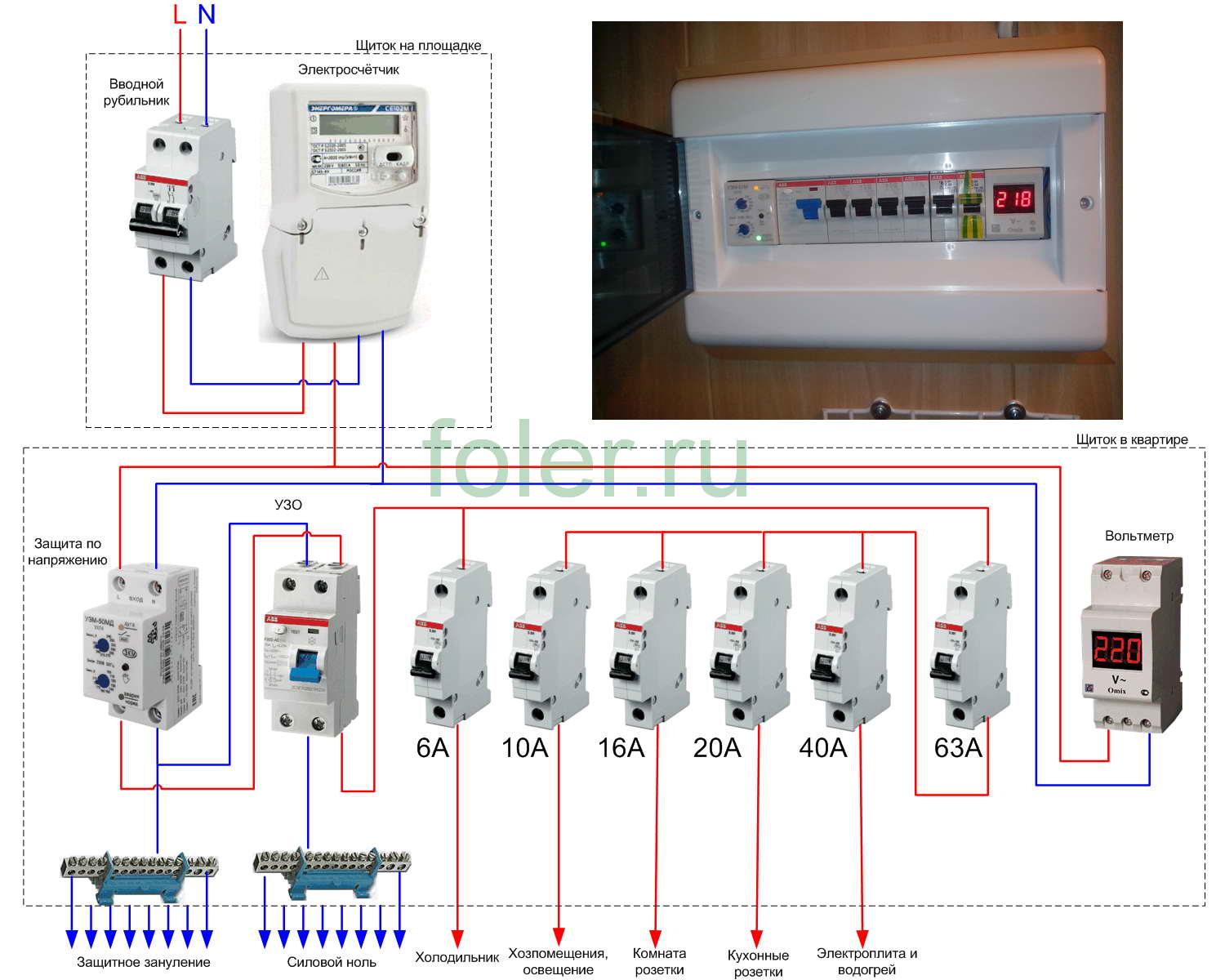

    В квартиру ввёл два провода по 10мм2, к вводу подсоединил вольтметр, он показывает не только уровень но и наличие напряжения на входе, чтобы быстро сообразить почему нет света, то ли "стояк рубанули", то ли УЗО или автомат какой сработал. Далее защита от перенапряжений (установил нижний порог 190В, верхний 240В), дифференциальная защита (УЗО). После УЗО подаю фазу на два направления - "стояночное питание"-6А и "штатное питание"-63А, от "штатного" запитаны линии освещения и хозпомещений, розетки кухни, розетки комнаты, электроплита и водогрей.

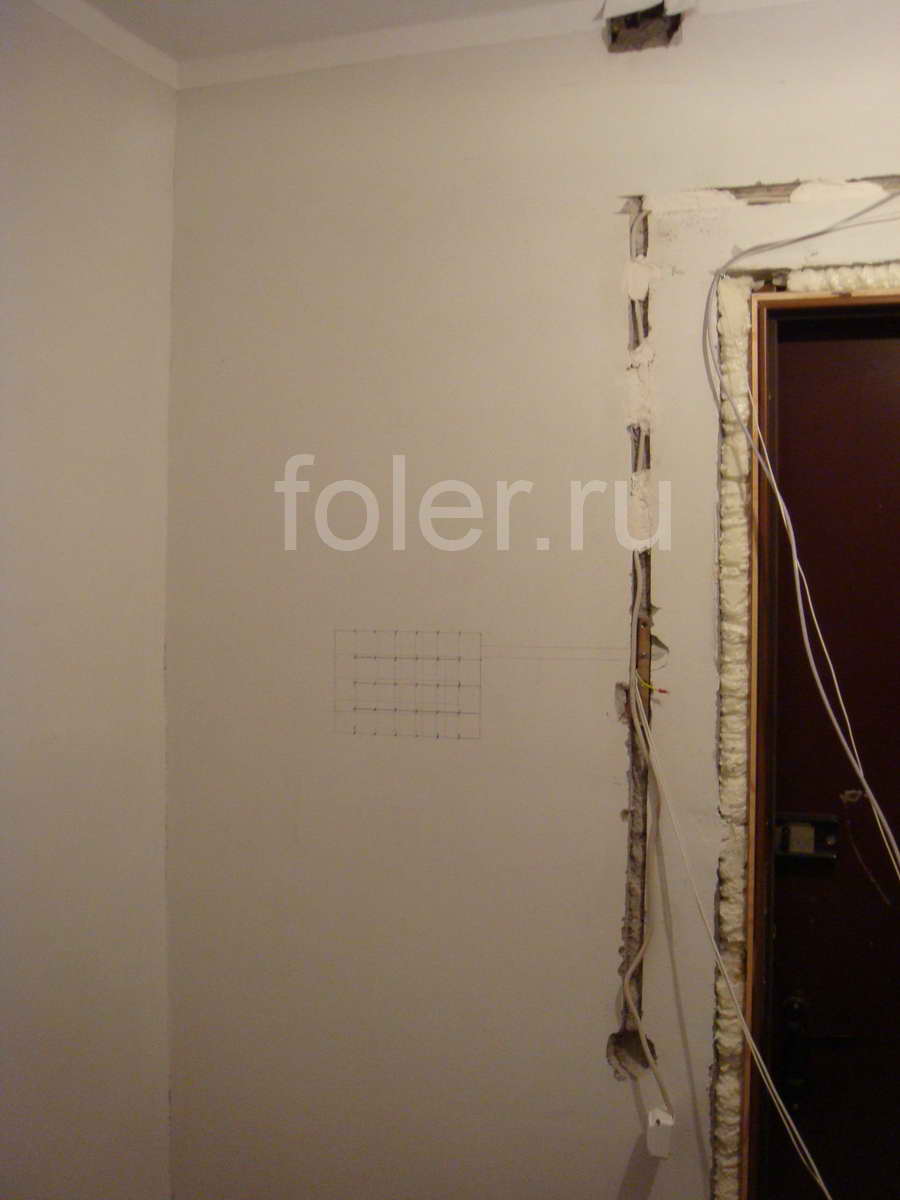

  2. Подготовка места под электрощиток.

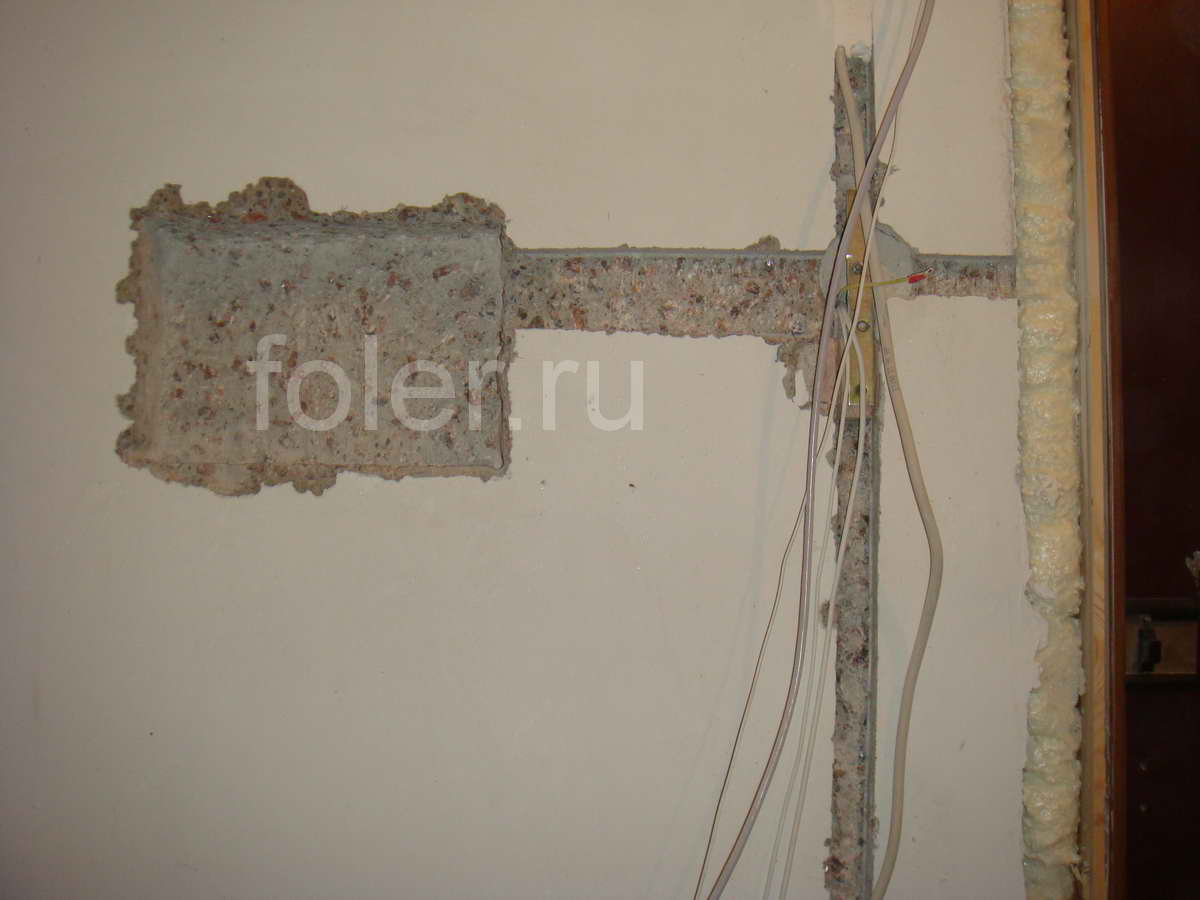

    В бетонной стене сделал штроб под провода и кабели. Разметил место щитка.
  3. Выборка ниши под щиток в бетоне.

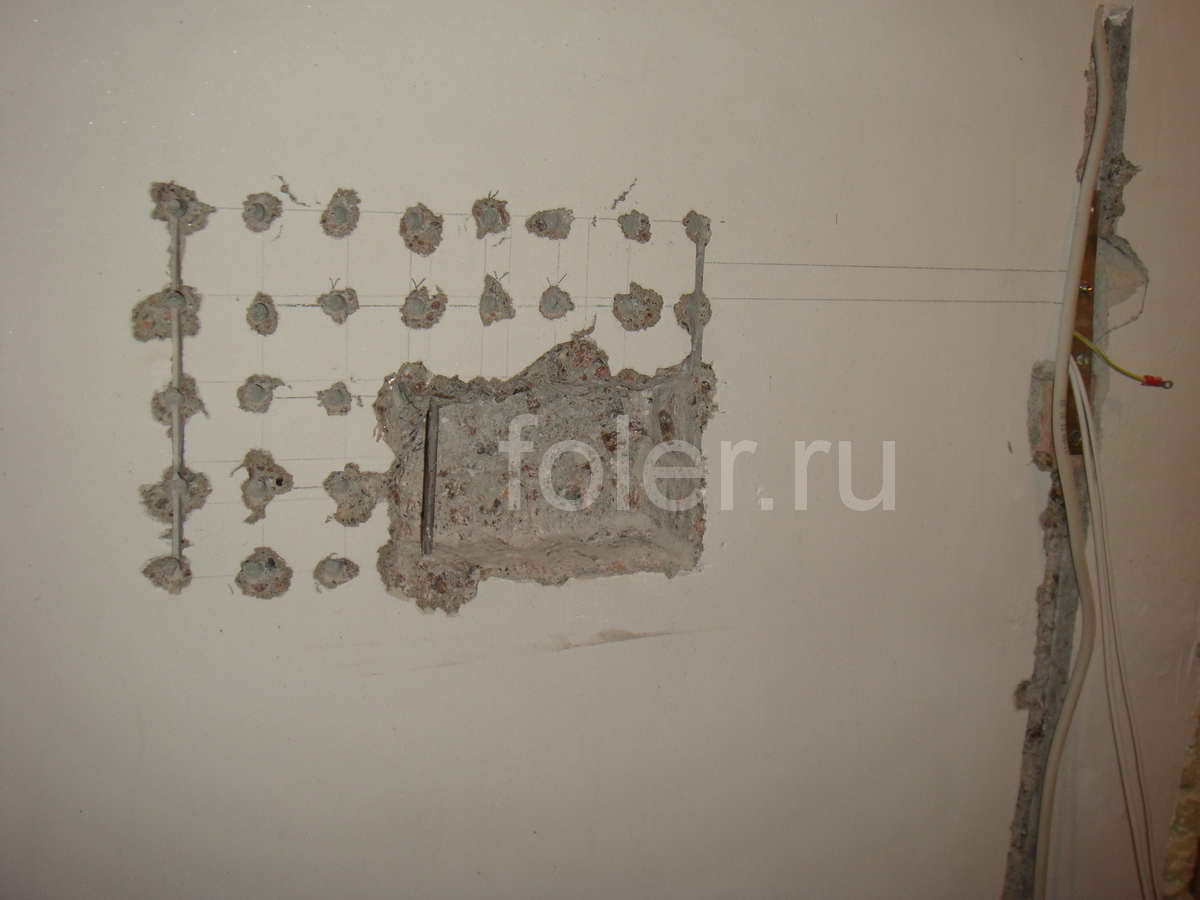

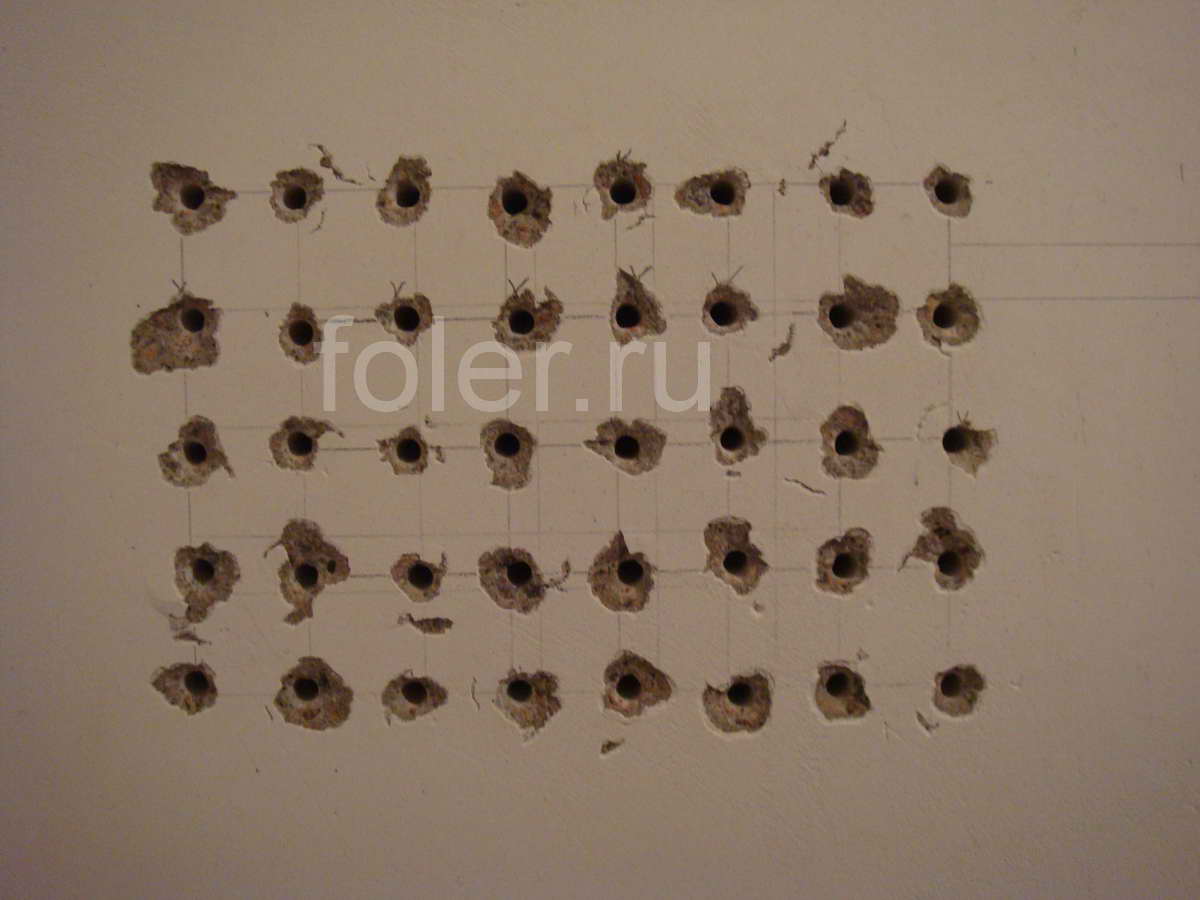

    Перфоратором насверлил отверстий на глубину щитка и сколол лишнее. Все работы по времени были согласованы с соседями :)
  4. Электромонтаж.

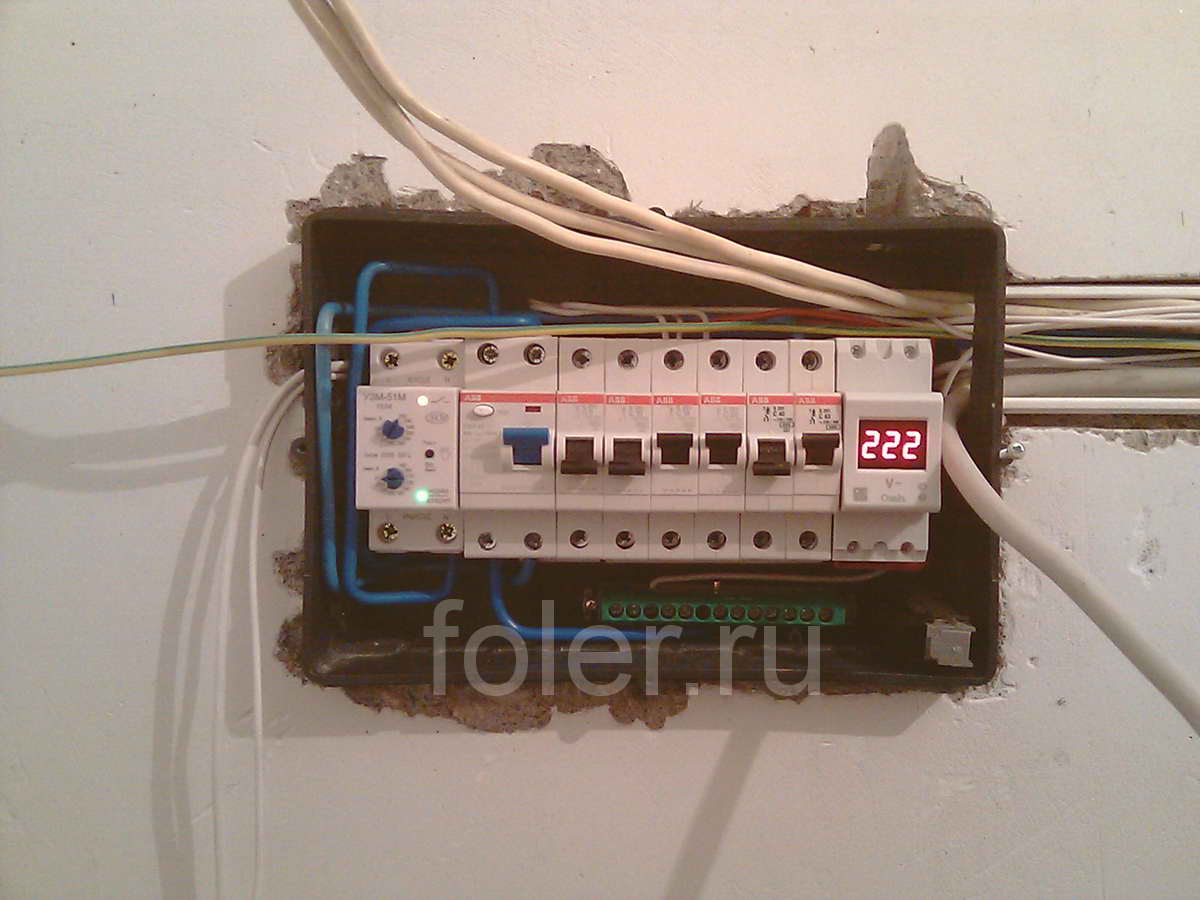

    Уложил всю электрику на DIN рейку и развёл провода, очень плотный монтаж.

Ссылки по теме

  1. Пошаговая инструкция по сборке и подключению электрического щита
