Мультиметр-осциллограф Eone ET201, как пользоваться.

Перевод с китайского значения кнопок Eone ET201.

Инструкции или внятного описания найти в интернете не удалось, даже сайт производителя не нашел (если кто кинет ссылку, буду благодарен) есть только реклама и характеристики. Поэтому методом тыка и переводом с китайского иероглифов на кнопках кое что выяснил. Полученное описание и публикую ниже.

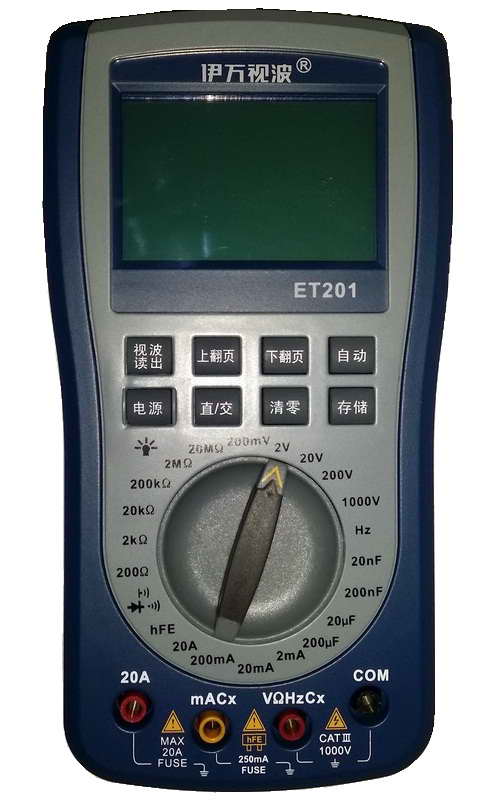

    Фото мультиметра и кнопок:

  1. Определим функционал кнопок:

    "MODE"

    "UP"

    "DOWN"

    "AUTO"

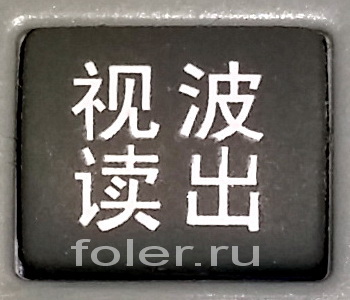

    视波 - "в зависимости от волны", т.е. режим осциллографа.
    读出 - "считывание", т.е. режим мультиметра.

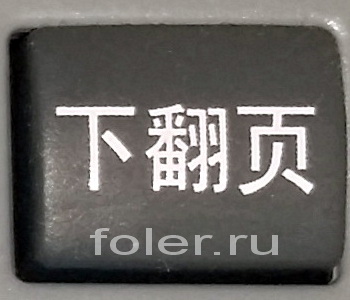

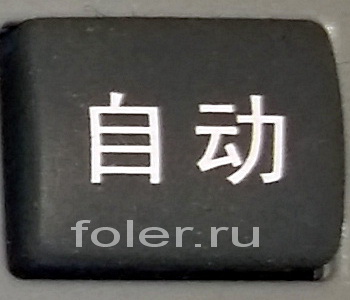

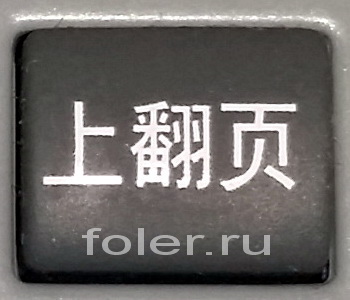

    上翻页 - "вверх на страницу". 下翻页 - "вниз на страницу". 自动 - "автоматический", т.е. авокалибровка.
    Кнопка работает только в при выборе "вертушкой" режима измерения напряжения или тока.
    Короткое нажатие переводит прибор в/из режим цифрового измерения напряжения или тока в режим графического отображения сигнала (осциллограф).

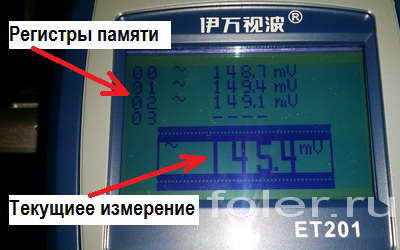

    Долгое нажатие переводит прибор в/из режим просмотра памяти (запомненных цифровых измерений или кадров осциллограмм).
    В режиме просмотра памяти эта кнопка пролистывает записи вверх.
    В режиме просмотра памяти эта кнопка пролистывает записи вниз.
    В режиме осциллографа автоматически синхронизирует развертку с сигналом. В режиме просмотра памяти длительное нажатие помечает все записанные в память данные к стиранию, удаление производится по нажатию клавиши "MEMO".

    "ON/OFF"

    "DC/AC"

    "ZERO"

    "MEMO"

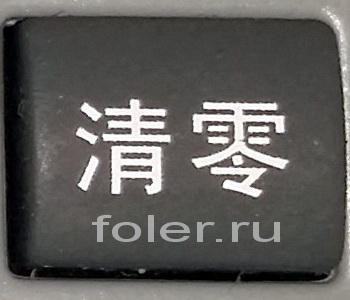

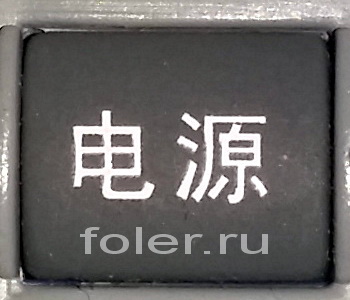

    电源 - "источник питания" 直/交 - "DC / AC ". 清零 - "очищенные". 存储 - "память".
    Короткое нажатие включает прибор, длинное выключает. Короткое нажатие при работающем приборе включает подсветку на 30с. Кнопка работает в режиме мультиметра. Переключает режим измерения по типу тока (постоянный/переменный). Кнопка работает в режимах мультиметра и осциллографа. По нажатию кнопки - постоянная составляющая входного сигнала устанавливается как ноль, при этом в режиме мультиметра над младшим разрядом появляется треугольник. Кнопка работает в режимах мультиметра и осциллографа. По нажатию кнопки - данные на экране помещаются в ячейку памяти, номер ячейки отображается в правом нижнем углу экрана и значение фиксируется на экране. Для выхода из фиксированного экрана нужно повторно нажать на кнопку.

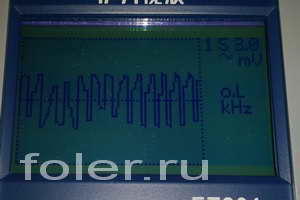

  2. Режимы:


  3. Изготавливаем новые наклейки на кнопки.

    За основу взял обычную полимерную изоленту, наклеил на бокс из под CD-ROM, нарезал под размер кнопок. Надписи сделал перманентным маркером для CD дисков.

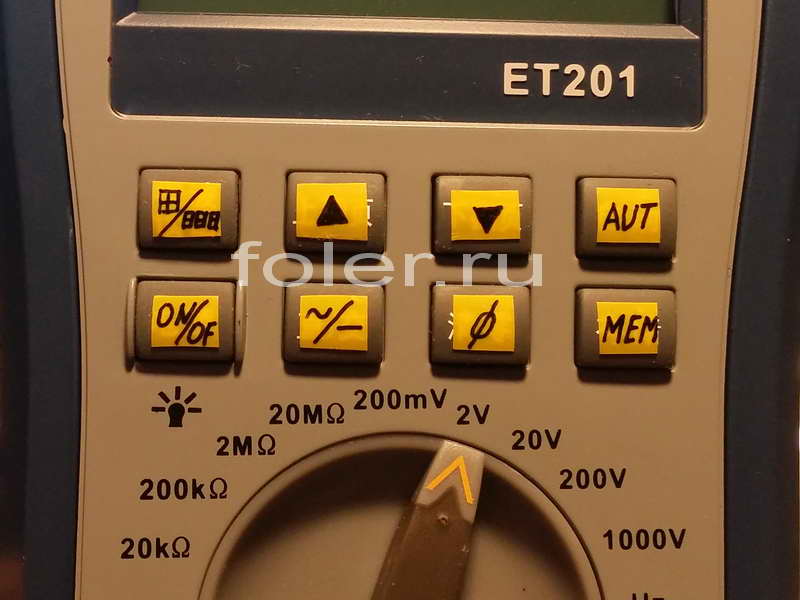

  4. Результат.

    Конечно через некоторое время наклейки или потеряются или сотрутся, но к тому времени можно уже запомнить расположение функций.

    1. Перечень работ, где применялся:

    2. Замена экрана электронной книжки Digma e624.



Ссылки по теме

  1. Описание товара на Aliexpress.
  2. Описание товара на shopexpess.

Комментарии к статье:

Гость2017-03-10 11:17:19
На английском инструкция https://drive.google.com/file/d/0B3eV4bPQuuyTRUYtNXdOU3hmYzQ
Админ2017-03-17 08:43:13
Спасибо! Посмотрел ссылку - скачивается инструкция на английском в формате *.doc
Andrew2017-06-07 15:08:12
Вот как кнопки выглядят на английском:
