Ремонт электронной книжки Digma e624.

Книжка после разряда аккумулятора не хочет работать, постоянно горит светодиод. Описание как восстановить "кирпич" аппаратным сбросом памяти.

После двух лет хорошей работы у книжки стал быстро садиться аккумулятор, пара дней и капут. При последней попытке зарядить - загорелся и более не гас светодиод, что на зарядке, что без - горит и всё. При подключении к компьютеру не видится ни в каком виде. В результате попыток починить одну неисправную книжку у меня получилось две исправных ;).

Инструменты:

малая крестовая отвертка (РН00)
паяльник
мультиметр

Материалы:

книжка с разбитым экраном (купленная с рук)

    Порядок выполнения работ:

  1. Поиск по интернету документации и описаний:

    Инструкция, программное обеспечение для перепрошивки и программные обновления с сайта производителя. Ищется подходящее для скачивания по серийному номеру (написан на наклейке на тыльной стороне книжки).
    Инструкция по аварийному сбросу.
    Архив с всем необходимым программным обеспечением и инструкцией от 4PDA
  2. Попытки увидеть книжку компом:

    Для перепрошивки сначала надо добиться, чтобы комп увидел книгу.
    • Стандартный способ: нужно подключить выключенную (не спящую, а именно выключенную) книгу к компу с зажатой кнопкой вниз на джойстике. Если комп увидит неизвестное устройство, то далее по инструкции от изготовителя. В моём случае ничего не вышло. Светодиод горит не мигая, комп книгу не видит.
    • Аппаратный сброс: при подключенной к компу книге нажать и удерживать кнопку питания (внизу в торце книги) и скрепкой нажать скрытую кнопку Reset (внизу в торце, чуть левее светодиода). Если комп увидит неизвестное устройство, то далее по инструкции от изготовителя. В моём случае не помогло.
    • Аварийный сброс: необходимо разобрать книжку - снять заднюю крышку, она зажата на защелках. Для снятия задней крышки достаточно тонкой пластинкой (можно ногтем) поддеть и отщелкнуть её. Увидим плату.

      При подключенной к компу книжке перемкнуть сервисные контакты и нажать на Reset. В моём случае опять не помогло.

    • Отпаять один контакт аккумулятора, через минуту припаять обратно и повторить всё описанное ранее. В моём случае диод зажигался при любом действии и далее все также как описано выше.
  3. Отнес книгу в сервисный центр Digma:

    Забрали на диагностику (бесплатную). Через несколько дней позвонили, сказали плата неисправна и восстановлению не подлежит. Сбойнула микросхема Flash памяти, заменить её не могут и платы на замену не поставляются. Рекомендовали либо выкинуть книжку, либо найти точно такую же с разбитым экраном и заменить плату с той книги.
  4. В течении недели нашел на Avito такую же книгу с разбитым экраном и заменил плату:

    Для замены нужно открутить 8 винтиков и выдернуть разъём экрана. Замена платы помогла! Одна книжка была восстановлена. Но история на этом не закончилась.

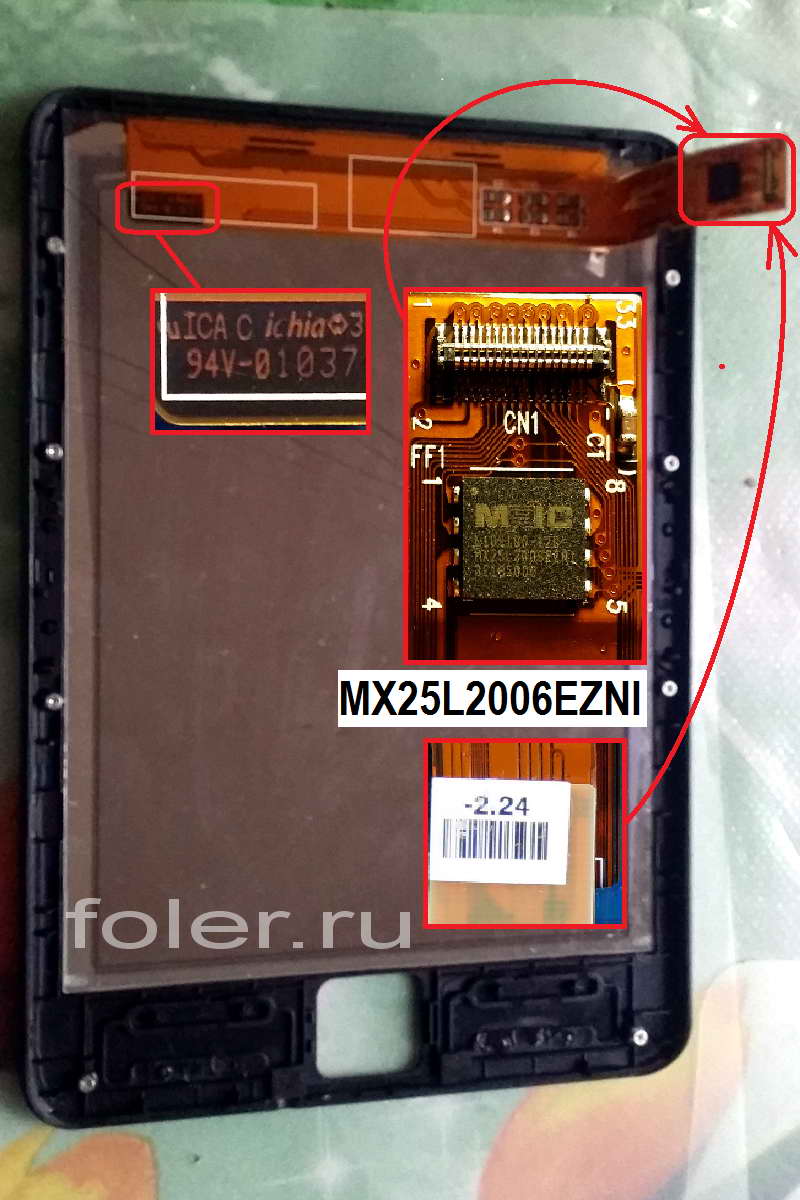

    В моей книжке на шлейфе экрана наклейки с маркировкой не нашел. Похоже только наклеена информация о напряжении стирания.

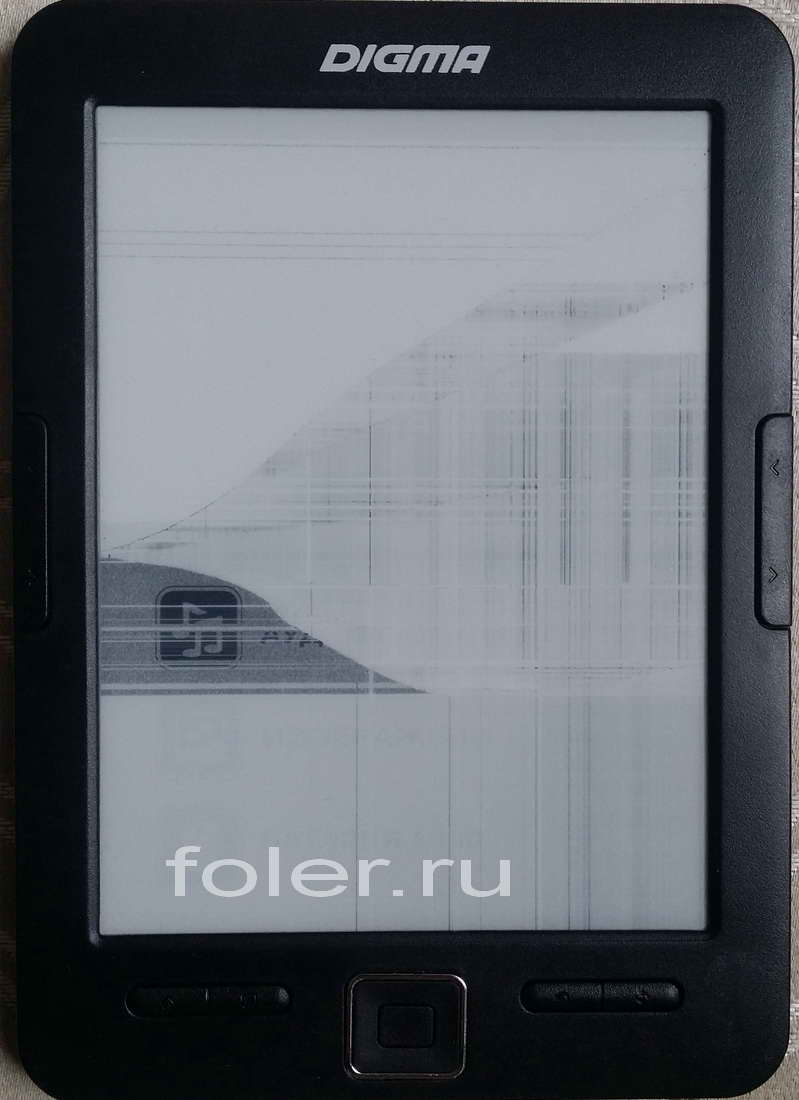

    Прочитал в чате, что в e624 установлена E-INK матрица­ ED060SC7(LF)H3-00. При настройке совместимости экрана и платы нужно будет выставить нужное новому экрану напряжение VСore (указано на шлейфе, пример -2,24 или -1,37) и прошить правильную waveform (может быть указана тоже на шлейфе в скобках, пример С138 ), при приобретении экрана для замены возможно получить нужный файл с waveformу продавца экрана или искать экран с такими же параметрами VСore + waveform как и родной экран.
  5. Попробовал проанализировать сбойную плату:



    На плате имеются:
  6. Стирание Flash памяти пермыканием контактов:

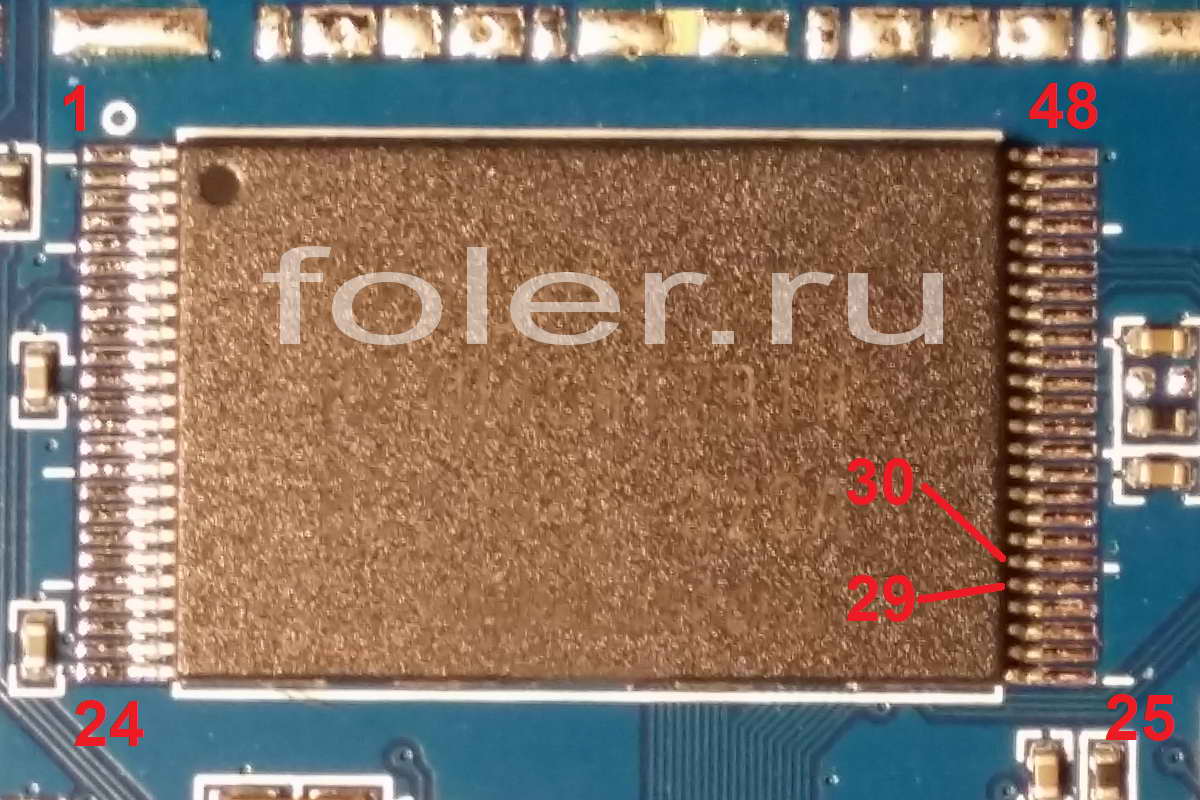

    Изучив материалы по вариантам стирания Flash памяти нашел способ стереть перемыканием двух контактов 29-30. Помогло. При подключенной книге аккуратно перемкнул эти два контакта и комп увидел книгу!
  7. Полная перепрошивка книжки:

    ВАЖНО:
    • ВАЖНО: перед перепрошивкой обязательно отключить все антивирусные программы, иначе прошивка будет давать ошибку. Скорее всего антивирус замедляет запись данных в книгу, а при прошивке это критично.
    • Полностью зарядить аккумулятор книжки (напряжение на аккумуляторе более 3,7В)
    • Как только комп определил неизвестное устройство, то по инструкции изготовителя поставил соответствующий драйвер.
    • В соответствии с инструкцией по аварийному сбросу отчистил память утилитой EraseTool, но прошивку взял с загрузчиком версии 6.24 с сайта изготовителя.
    • Не отключая книгу, утилитой RKBatchToo перепршил программное обновление той же прошивкой, что и в предыдущем пункте.
    • Отключил книгу.
    • Подключил книгу в режиме прошивки и записал драйвер матрицы V220_C012_60_WA3501_ED060SC7H3_BTC утилитой SpiFlashTool.
    • Отключил и перезагрузил книгу.
    • Подключил книгу в обычном режиме и прописал серийный номер утилитой RkSnTool.
    • Купил экран для Digma e624 на Aliexpress:

      Теперь жду когда придёт и думаю получится еще одна книжка. Но это уже другая история :)

Ссылки по теме

  1. Замена экрана электронной книжки Digma e624
  2. Аналогичная тема на форуме 4PDA.
  3. Описание аварийного восстановления.
  4. Как подобрать экран для замены.
  5. Ремонт электронной книги своими руками.
  6. Перевод контроллера USB флэш в тестовый режим замыканием выводов памяти.
  7. Читаем и пишем вейвформы (waveforms).
